保护膜为什么会留残胶？三个最常见的原因与对策

保护膜的作用是在运输、加工、存放期间保护产品表面。理想状态是「贴得牢、撕得净」，但现实中撕膜留残胶的情况并不少见。残胶不仅影响外观，清理起来还费时费力，残胶严重的产品甚至只能报废。搞清楚残胶从哪来，才能从源头避免。

原因一：胶系与被贴物表面不匹配

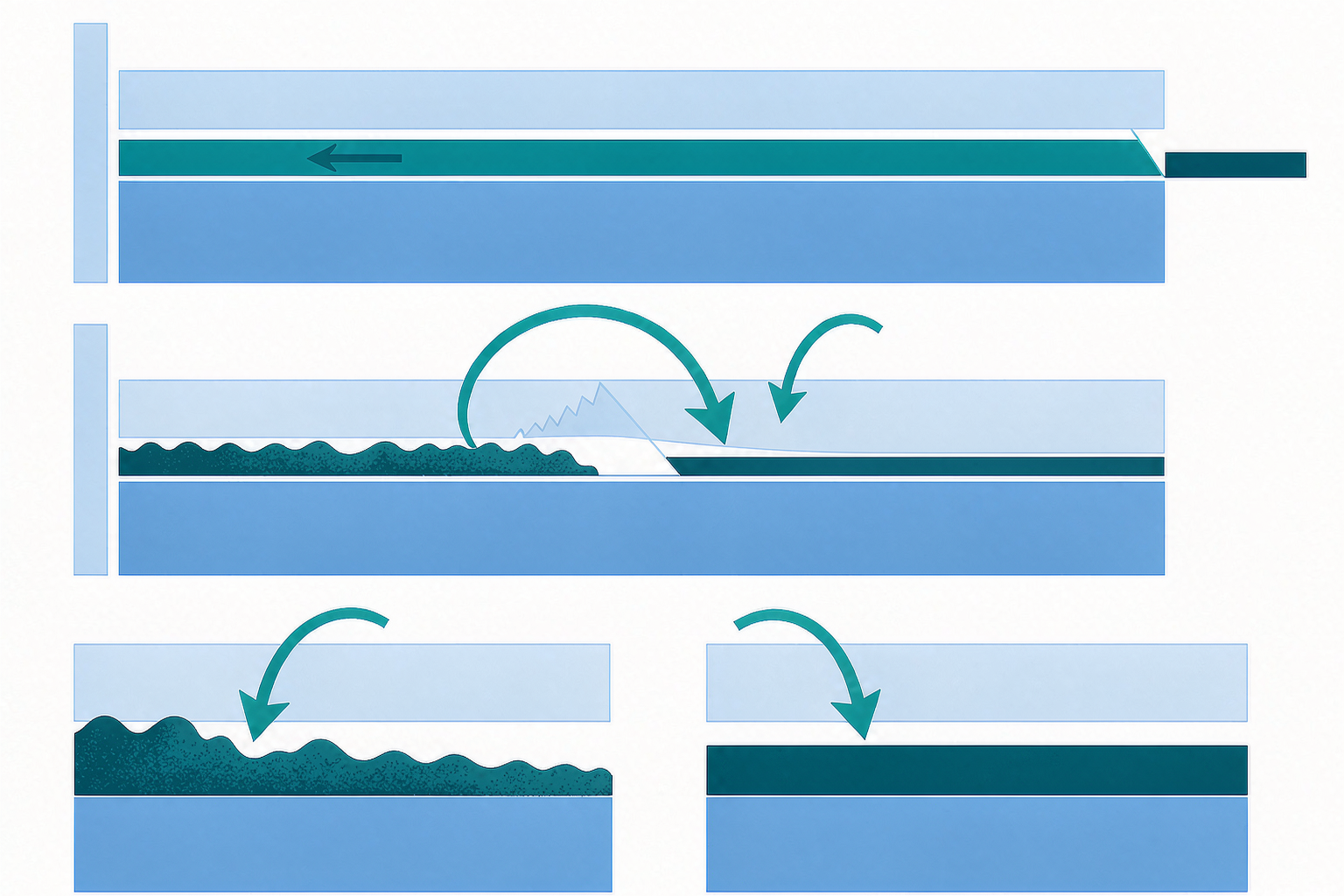

不同材质的表面能差异很大。玻璃、不锈钢这类高表面能材料，胶容易润湿铺展，贴得越牢；而 PP、PE 等低表面能塑料，胶很难附着。如果给高表面能材料用了粘性过强的膜，撕膜时胶层内聚力小于胶与表面的粘接力，胶就会断在表面——这就是残胶。

对策：按被贴物材质选胶系和粘性档位。一般来说：

• 玻璃、光面金属：中低粘（10–80 g/25mm）即可，不宜用高粘
• 拉丝面、磨砂面、喷粉件：需要中高粘才能贴牢，但要选内聚力强的胶系
• 塑料件（尤其是 PC、亚克力）：优先亚克力胶系，慎用硅胶（可能迁移）

原因二：超期使用或存放环境不当

压敏胶不是贴上就一成不变的。随着时间推移，胶会持续向被贴面渗透、蠕变，粘接力缓慢上升——行话叫「爬升」。贴一个月和贴半年，撕起来的手感完全不同。此外，高温、阳光直射会加速胶层老化、交联失效，内聚力下降，一撕就断胶。

对策：

• 遵守厂家建议的使用期限（常见为 3–6 个月内撕除）
• 贴膜后的产品存放在阴凉环境，避免阳光直晒和 40°C 以上高温
• 长期户外场景要专门选耐候型胶系，不能拿室内膜凑合

原因三：撕膜手法不对

同一卷膜，不同的人撕，结果可能完全不同。垂直 90° 快速撕，胶层受力集中，容易断胶；而 180° 平贴缓慢撕，胶层受力分散，更容易完整剥离。低温环境下胶变脆，也更容易留胶。

对策：撕膜时保持 180° 平拉、匀速慢撕；冬天可先用热风枪或暖风机把膜面加热到 30–40°C 再撕，胶层软化后剥离更干净。

快速排查清单

残胶问题九成以上都能通过「正确选型 + 按期撕除」解决。拿不准用哪款膜时，把被贴物的材质、表面状态（光面/磨砂/喷涂）、预计保护时长告诉我们，可以先寄样测试再批量采购，避免整批返工。
