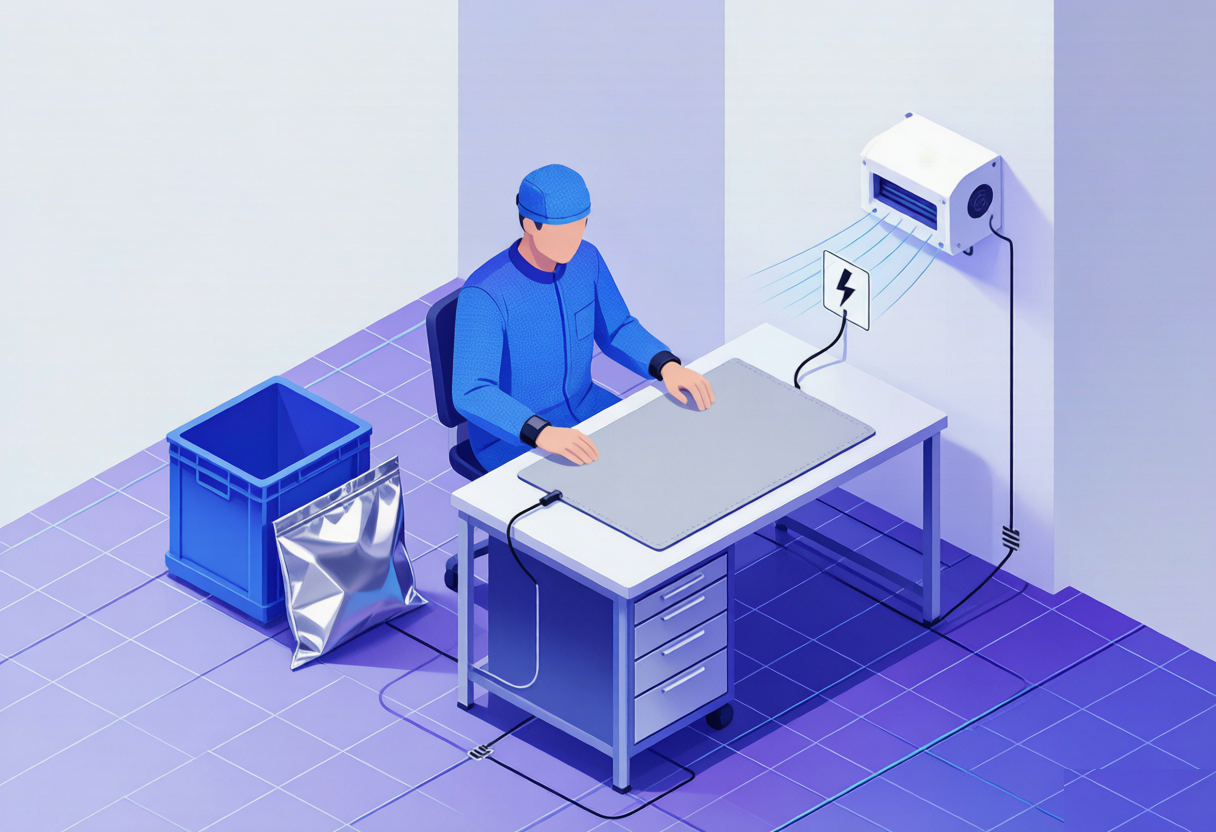

EPA 静电防护区构建实操：从地坪、工作台到人员着装的全链路搭建指南

很多工厂的「防静电」止步于采购清单：买了手环、铺了台垫、挂了个离子风机，就觉得万事大吉。结果客户审核一来，台面对地电阻超标、手环没人测、绝缘文件夹就摆在芯片旁边——全线不合格。静电防护的本质不是「用品」，而是一条完整的泄放链：人员、地面、工作台、工具、包装，每一环都必须把电荷平稳导走，任何一环断开，整条链失效。这条链的物理载体就是 EPA（ESD Protected Area，静电防护区）。这篇按 IEC 61340-5-1 的要求，把 EPA 从规划到验收的搭建步骤讲透。

一、先立观念：EPA 是一条链，不是一间房

EPA 的定义是「静电放电敏感器件（ESDS）在其中可以被安全操作的受控区域」。关键词是受控——区域内所有可能接触 ESDS 的人和物，静电电位都被控制在安全水平。实现手段归结为两条路径：

• 能接地的都接地：人员（手环/防静电鞋）、台面、地坪、设备、工具，通过耗散材料把电荷平缓导入大地。
• 不能接地的用离子中和：绝缘材料（必须用的塑料件、文件）上的静电没法导走，靠离子风机产生正负离子中和。

为什么要这么严格？一组数据足以说明：人体感知到静电的阈值约 3000V，而芯片栅氧层的击穿阈值只有 100~200V。也就是说，当你「啪」地感觉到静电时，放电电压早已是芯片耐受极限的十几倍；而绝大多数致命放电，你根本毫无感觉。更麻烦的是潜在性损伤——器件没当场死，但栅氧层已被打伤，装机运行一段时间后才失效，这种失效在出厂测试中几乎无法筛出。所以 EPA 的所有措施，都是围绕「把电压压到几十伏以下」这个看不见的目标。

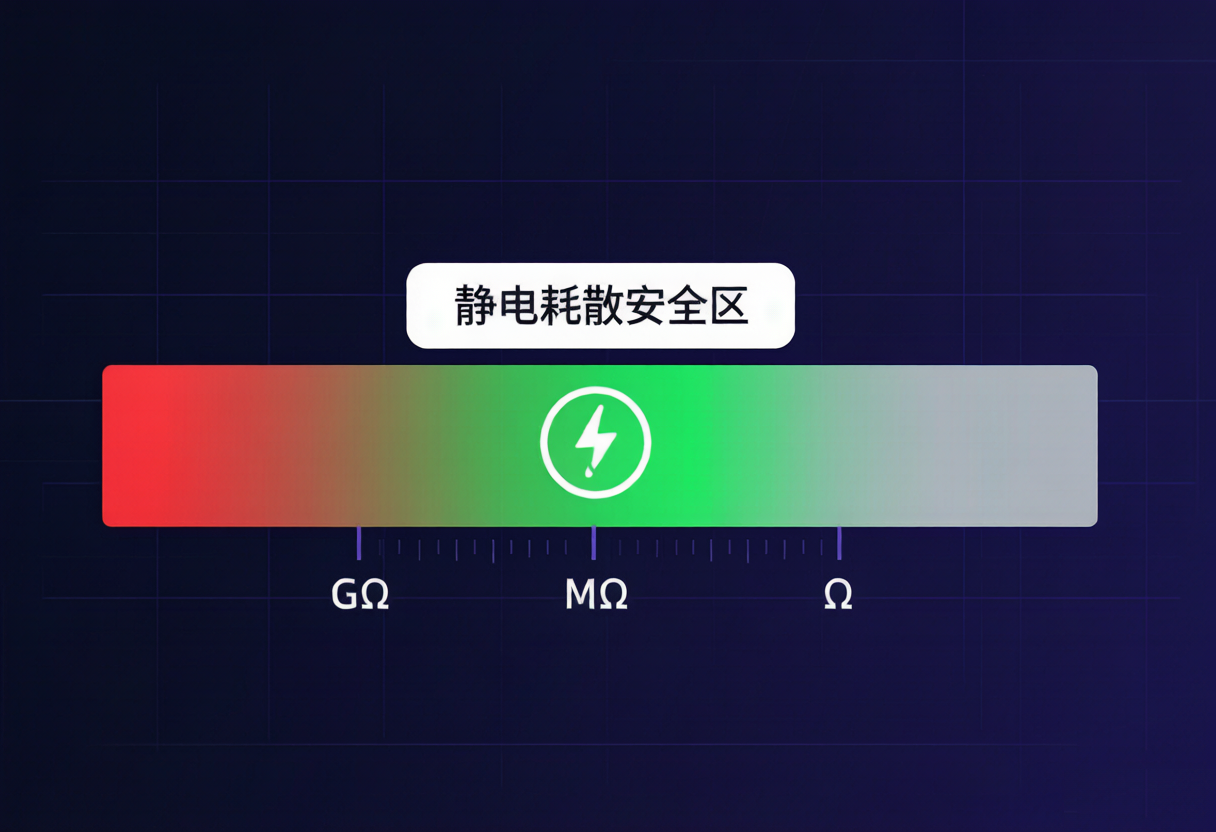

表面电阻谱系：导电 / 静电耗散（10⁶~10⁹Ω 安全区）/ 绝缘" loading="lazy">

二、区域规划：划边界、分等级、设管控

搭建 EPA 的第一步是规划，而不是采购。动手之前先做一件事：摸清你产品的敏感等级。查关键器件的 HBM（人体模型）耐受电压——如果产线处理的是 100V 级的高敏感 MOS 器件，EPA 的所有指标都要按最严档位执行；如果最敏感的是 1000V 级器件，控制目标可以适度放宽。敏感等级决定投入的强度，避免「过度防护浪费钱」或「防护不足埋隐患」两种极端。摸清底数后再做三件事：

• 划边界：用防静电地坪（或地垫）物理圈出区域，边界贴黄黑警示线，出入口立「EPA 区域，进入请着防静电装备」标识牌。边界的作用是让「受控状态」可视化——出了这条线，你就是普通人；进了这条线，你必须是「接地的人」。
• 分等级：按工序的器件敏感度分区。接触裸芯片、MOS 器件的核心工位是严格 EPA（全套装备+手环+离子风机），组装、包装等外围工序可以是简化 EPA（地坪+着装）。SMT 车间常见做法是整条贴片线一个严格 EPA，后段包装一个简化 EPA。
• 设管控：出入口配手环/鞋测试仪，人员进入前必测并记录。非必要人员不进 EPA；访客必须穿防静电服和鞋，由陪同人员引导。

三、接地系统：整条链的「总出口」

所有泄放通路最终汇入接地系统，这是 EPA 的基础设施。要点：

• 接地母线：沿工作台布设专用 ESD 接地母线（等电位连接排），各台垫、手环插座、设备外壳都汇接到这条母线上，再单点接入建筑保护地。ESD 接地可以直接用建筑保护地（PE），但必须确认接地电阻合格（一般要求建筑接地电阻 ≤4Ω，系统内连接电阻接近零）。
• 等电位原则：EPA 内所有导体（台面、设备、货架）必须连到同一个接地网络，保持等电位。两个各自接地但电位不同的导体，接触时照样放电——这就是为什么强调「单点汇接」。
• 禁止悬空：任何金属工具、设备外壳不得处于「不接地」状态，悬空导体是感应起电的重灾区。

手环作为人员接地的核心装备，其 1MΩ 限流电阻的原理和每日管理，系列里有专篇展开，这里只强调一点：手环必须接在这条 ESD 母线上，而不是随便找个插座地线。

四、台面与地坪：两条泄放主通路

台面和地坪是 ESDS 和人员接触最频繁的两个面，阻值要求按 IEC 61340-5-1 执行：

几个实操细节：

• 台垫选静电耗散型双层结构（面层耗散、底层导电），用接地扣连到母线。台垫是耗材，磨损和酒精擦拭会让表面电阻漂移，要纳入月检。
• 地坪优先选防静电 PVC 卷材或环氧自流平，接缝处用导电焊条，保证整体对地电阻连续。普通环氧地坪是绝缘的，铺了等于没铺。
• 「防静电鞋+地坪 <3.5×10⁷Ω」是系统指标——鞋和地坪必须配套验收。有人买了合格防静电鞋，却站在普通地板上测试，数据永远不合格。

五、人员装备与环境控制

人员是 EPA 里最大的静电源（走路、脱衣服都在起电），装备要求：

• 手环：核心工位必戴，含导电线电阻 7.5×10⁵~3.5×10⁷Ω，每日上岗实测并记录，合格范围 750KΩ~35MΩ。
• 防静电服：导电丝织入的连体/分体服，覆盖个人衣物（棉质外衣摩擦起电极强）。
• 防静电鞋：配合地坪使用，不穿鞋套外的普通鞋进入。

环境控制同样关键：湿度保持 30~70%RH。湿度低于 40%RH 时静电积累显著增加，抗静电剂型材料性能急剧衰减，北方冬季必须加湿。温度湿度计要挂在 EPA 内显眼处并纳入点检。

对绝缘物品的处理原则：能不用就不用，必须用就离子中和。普通塑料文件夹、普通胶带、泡沫垫都是绝缘体，要么换成防静电版本，要么配备离子风机。离子风机的验收指标是离子平衡偏移电压 ≤±35V、衰减时间 ≤20 秒，且要定期第三方校准。

五点五、离子风机：绝缘物品的唯一解法

EPA 里总有些东西无法接地——绝缘材质的治具、亚克力挡板、普通文件、器件本身的塑料封装。它们表面电荷无处可泄，只能靠离子风机中和：风机产生正负离子流，把绝缘体表面的异号电荷中和掉。选型和使用抓两个硬指标：离子平衡偏移电压 ≤±35V（正负离子不平衡会把绝缘体反向充电，越吹越带电）、电荷衰减时间 ≤20 秒（从 ±1000V 衰减到 ±100V 的耗时，反映中和速度）。离子风机不是装上就一劳永逸：发射针积尘会让性能衰减，要定期清洁并送第三方校准，出风口不能堆物遮挡，作用距离一般控制在 30~60cm 内。

六、物料流转：包装是 EPA 的「延伸」

ESDS 在 EPA 之间流转时，包装就是移动的 EPA。要点：防静电包装袋/周转箱必须是耗散或屏蔽型；普通 PE 袋绝缘且摩擦起电，严禁装 ESDS——防静电 PE 膜的选型我们另有专篇。器件从 EPA 运出外部时，用屏蔽袋（法拉第笼原理）防护。入库检验时，在 EPA 外拆屏蔽袋本身就是违规操作。

七、验收清单：把「建好」变成「测出来」

EPA 建成后的验收，本质是把上面所有阻值和环境指标逐项实测：

• 台面对地电阻、点对点电阻（多点）
• 地坪对地电阻（含接缝）
• 手环、鞋系统电阻
• 接地母线连通性和建筑接地电阻
• 离子风机平衡电压与衰减时间
• 环境温湿度记录

全部合格后，建立周期性检测制度（手环日测、台面月检、年度第三方审核），这部分的检测方法和合规框架，是本系列收官篇的主题。EPA 不是一次性工程，而是一套需要持续维护的体系——建只是开始，测和审才是常态。最后再强调一个容易被忽视的认知：EPA 的有效性不取决于最贵的那台设备，而取决于最松懈的那个环节——一条忘接的接地线、一个绝缘的水杯、一天跳过的手环测试，都足以让整套体系形同虚设。全链路的意义，正在于此。
