超细纤维的「开纤」魔法：一根丝如何裂变成 16 根，比表面积暴涨 50 倍

很多人用过无尘布后的第一反应是「怎么这么能吸、这么干净」，但说不清为什么。答案不在「布」，而在「丝」——超细纤维的微观结构，决定了它和棉布、普通涤纶布根本不是一个物种。这篇把超细纤维从一粒聚合物切片，到裂变成直径只有头发丝 1/200 的细纤的全过程讲清楚。看懂了，你就明白为什么百级无尘室离不开它，也明白为什么它值这个价。

一、先搞懂「细」到什么程度：旦与 dtex

评价纤维粗细，行业用「线密度」——单位长度的重量。常用两个单位：旦（denier，D）指 9000 米纤维的克重，dtex 指 10000 米纤维的克重，1 D ≈ 1.1 dtex。几个参照系：

• 头发丝：约 50~70 D（55~77 dtex）
• 普通涤纶丝：约 1.5~5 dtex
• 超细纤维：单丝 <1 D（<1.1 dtex），高端开纤后可到 0.05 dtex

也就是说，最细的超细纤维，直径只有头发丝的约 1/200。这个量级是「擦得干净」的物理前提——纤维越细，越能钻进微观表面孔隙里把颗粒「抠」出来，而不是把灰尘推来推去。

二、原料不是单一材料：涤锦复合的智慧

高性能无尘布很少用单一聚合物，而是涤纶（PET）+ 锦纶（PA 尼龙）复合。两者分工明确：

主流配比是 80/20（涤/锦）——强度与柔软的平衡点，适合绝大多数无尘布；需要更高柔软度和吸水性的光学精细擦拭则用 70/30。这个比例不是拍脑袋，是大量工艺验证后的工程最优：锦纶再多强度就不够，再少吸液和手感又上不来。

三、两种复合结构：桔瓣式 vs 海岛式

涤锦两种聚合物怎么「装」进一根丝里？主流有两种截面结构，决定了后续怎么「开纤」：

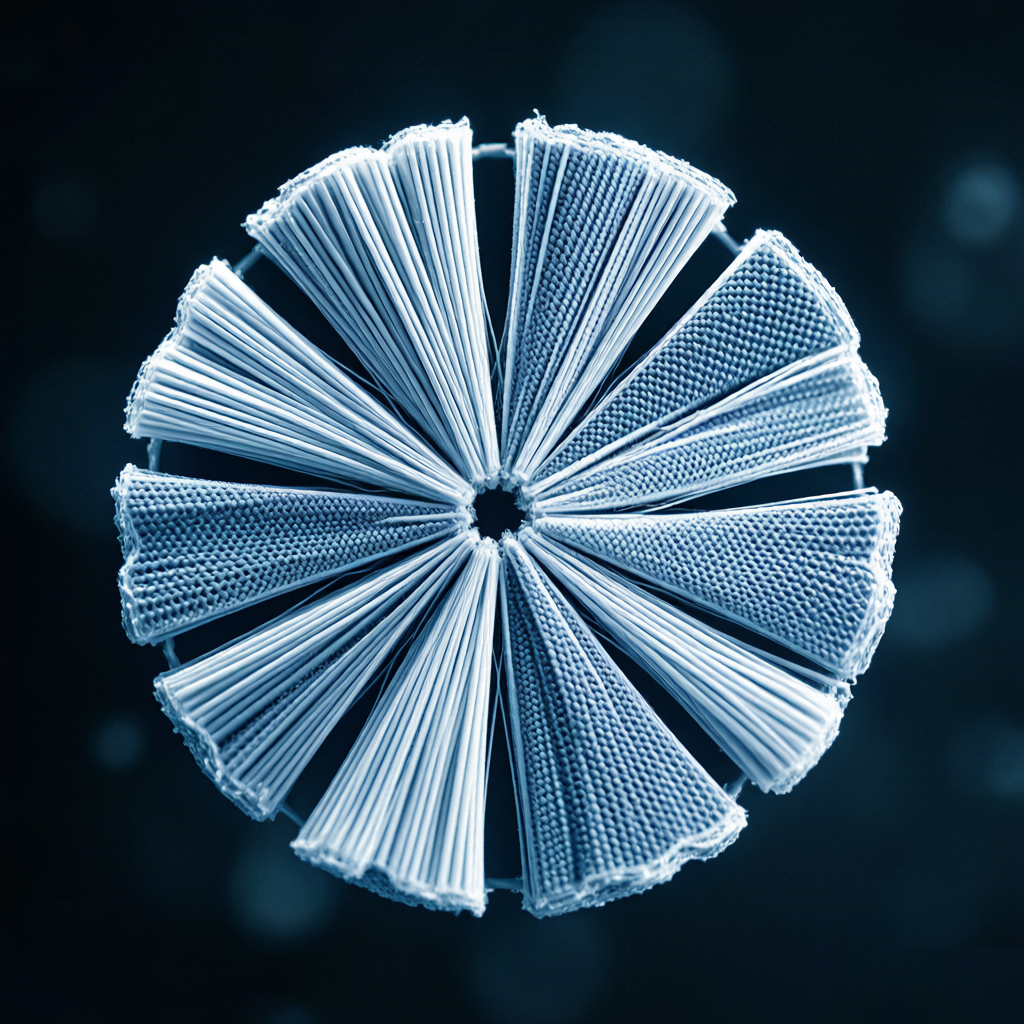

桔瓣式是无尘布的绝对主力：一根复合丝里涤纶和锦纶交替排成若干楔形扇瓣，开纤后裂成 16 根左右的楔形细纤，截面带「铲刃」，刮颗粒能力强，且不产生需要溶解掉的废料、成本低。海岛式能做出更细的纤维（洁净上限更高），但要用碱液溶掉「海」成分、工艺复杂、成本高，多用于人造麂皮和顶级光学擦拭布。

四、制造全过程：从切片到开纤

一根超细纤维的诞生，要过五道精密工序，每一步都影响最终洁净度：

• ①干燥与熔融：PET 切片在 160~170℃ 烘干 4~6 小时（含水 <50 ppm，防止高温水解断链），锦纶在 80~90℃ 烘干并充氮防氧化，再分别熔融。
• ②复合纺丝：两股熔体在 265~300℃ 下经精密喷丝板共挤出，形成桔瓣或海岛截面的复合丝，立即用 15~30 m/s 高速侧吹风急冷定型——冷速决定两种聚合物不在界面互渗。
• ③牵伸：热辊把丝拉伸 3~5 倍，分子链取向排列，强度提升、伸长下降。此时还是 3~5 D 的普通粗细复合丝。
• ④开纤（关键）：桔瓣式用 60~120 bar 高压水针（水刺）或多道机械揉搓，靠水力剪切把涤锦界面劈开；海岛式用 2~5% NaOH 碱液 80~95℃ 溶掉「海」。开纤率要求 >80%。
• ⑤成布：开纤后的细纤经水刺缠结成无纺布，或经编针织成布。

这个过程的技术含量，就藏在喷丝板的截面设计、急冷速率、开纤压力的精准控制里——这也是为什么同样是「超细纤维布」，大厂和小厂的掉屑量能差一个数量级。

五、开纤带来的三个「超能力」（有数据）

开纤不是把丝变细那么简单，它从物理上彻底改变了材料的擦拭性能：

• 比表面积暴涨 10~50 倍：一根 3 D 桔瓣复合丝开纤成 16 根 0.2 dtex 细纤，总表面积增大一个数量级以上。比表面积越大，吸附颗粒和液体的「接触点」越多。
• 吸液量 7~8 倍自重：超细纤维间的毛细孔隙极多，一块无尘布能吸收自身重量 7~8 倍的液体，而棉布只有 1~2 倍。这就是它「一擦就干、不留水痕」的原因。
• 纤维密度 20 倍于棉：每平方英寸超细纤维布约有 200,000 根纤维，棉布仅约 10,000 根。擦拭时接触点越多，越不容易漏掉颗粒。

再加上楔形截面的「铲刮」作用和纤维极低的弯曲刚度（弯曲刚度与直径的四次方成正比，细 5 倍就柔软 625 倍），超细纤维既能铲起微米级颗粒、又几乎不划伤光学镀膜——这就是它统治百级无尘室的根本原因。

五点五、两种工艺路线的参数对照

把桔瓣式和海岛式从原料到成布的关键参数拉一张表，差异更直观：

可以看到，无尘布选桔瓣式是「性能足够 + 成本可控」的理性选择——它的楔形纤维铲刮力强、无溶解废料、量产成本低；海岛式虽然更细更软，但溶解「海」成分的工序推高了成本，只有在对细腻度要求极致的光学/麂皮领域才划算。

五点六、两个常见误区，顺带澄清

关于超细纤维，有两个流传很广的误解，这里一并说清：

• 误区一：「越细越不结实」。恰恰相反——单丝虽细，但超细纤维布靠海量纤维缠结/针织成形，整体强度并不低；且细纤的弯曲刚度极低，反复弯折不易疲劳断裂。真正影响寿命的是开纤质量和成布工艺，不是「细」本身。
• 误区二：「超细纤维能杀菌」。超细纤维的楔形结构确实能「物理捕获」细菌（把细菌刮起并锁在纤维间），实验显示干擦可去除表面 99% 以上的微生物——但这是「移除」不是「杀灭」，细菌还在布里。所以医疗场景用完即弃，不能指望它消毒。

把这两点想透，就能更理性地看待超细纤维：它不是万能的，但在「物理控污」这件事上，确实是目前工程上的最优解之一。

六、落到采购：怎么看纤维结构好不好

理解了结构，验收就有了抓手。三个可操作的判断点：

• 问配比和结构：是 80/20 还是 70/30？桔瓣式还是海岛式？光学精细擦拭优先 70/30 或海岛式，通用百级选 80/20 桔瓣。
• 看纤度数据：正规厂商能给出单丝纤度（dtex）和开纤率，纤度越细、开纤越充分，掉屑和吸附性能越好。
• 实测吸液：滴一滴超纯水看扩散速度，优质超细纤维瞬间吸收不挂珠；再拧干看吸水倍数，达不到 5 倍以上的多半开纤不充分或掺了粗纤维。

还要提醒一点：纤维结构决定的是「布面」的洁净能力，但一块布能不能进高洁净等级环境，还要看配套的封边工艺（边缘掉屑）和最终的洁净等级检测——结构再好的布，冷裁边照样在边缘掉纤。所以纤维结构是「内功」，封边和洁净清洗是「外功」，两者缺一不可，要放在一起评估。

超细纤维是材料科学的胜利——把「擦干净」这件事，从靠手感经验，变成了可量化、可设计的工程参数。看懂桔瓣与海岛、涤锦配比、开纤工艺，你就拿到了判断一块无尘布好坏的底层钥匙。这也是整个 无尘布选型框架 的物理基石。
